可用的公制螺紋：            M16

測試條件規范：               表面速度=25 m/s【1000 in/s】，齒輪=2- D[【模塊 1.27】，氣隙

                                         =0.127 mm【0.005 in】，負載阻抗=100 kOhm

低輸入電壓(峰間值)： 125Vp-p

磁極片形狀與尺寸：        圓形;2.69 mm【0.106 in】直徑

工作溫度：                      -55℃ 至 230℃【-67℉ 至 450℉】

齒輪節距范圍：               24 DP(模塊 1.06)或較粗粒

工作頻率：                      15 kHz

電感：                             450 mH

線圈電阻：                      典型值 1055 Ohm

表面速度：                      0.25 m/s 【10 in/s】

佳執行器：                  20 DP (模塊 1.27)鐵磁性金屬齒輪

安裝螺紋：                     5/8 - 18 UNF -2A

材料：                            不銹鋼螺紋型

外殼長度：                     56 mm 【2.20 in】

端子：                            MS3106連接器

重量：                            70 g 【2.5 oz】

系列名稱：                     高溫

●產品描述

美國進口Honeywell霍尼韋爾壓力傳感器3030HTB

高溫 VRS 傳感器設計用于傳感器須暴露在高達 260℃【450℉】環境的應用場合。前端密封的型號使用在傳感器須暴露于液體、潤滑油或者有害環境條件的應用場合。

無源 VSR (可變磁阻速度)磁性速度傳感器是一個簡單而堅固的元件，工作時無需外部電壓源。

傳感器中的永磁鐵可以提供固定的磁場。當鐵磁性金屬目標物靠近并且經過傳感器的磁極片(感應區域)時，會改變磁通量使磁場強度發生劇烈變化。磁場強度的變化會使鏈接至輸出端子的繞組線圈內產生電流。

WRS 傳感器的輸出信號是交流電壓，其輻值和頻率會隨著被監控裝置的速度變化而改變，通常表示為峰間電壓(Vp - p)。

每當目標經過傳感器的磁極片，便會產生一個完整的波形(周期)。如果采用標準齒輪作為目標，并且在示波器上觀察的話，輸入信號會呈現為正弦波形。

霍尼韋爾還提供了適用于常規用途、高壓輸出、功率輸出、高分辨率與危險區域應用的 VRS 傳感器。

●特性

· 自供電的工作方式

· 將執行器速度直接轉換為輸出頻率

· 安裝簡便

· 無移動零件

· 其設計適用于大范圍的速度

· 適合用于各種各樣的配置方式

· 能夠為獨特的速度感測應用提供制定的 VRS產品

· 外殼直接：5/8 in (M16)，3、8 in (M12)， 1/4 in (8M)

· 外殼材料/類型：不銹鋼螺紋型

· 端子：預裝的 MS3106 連接器

· 輸出電壓： 4.7 Vp-p 至 125 Vp-p

●應用領域

· 對飛機、汽車、船、公共汽車、卡車和軌道車輛的發動機 RPM(每分鐘轉速)進行測量

· 對鉆床、磨床、車床和自動擰螺絲機的點擊 RPM 進行測量

· 對精密照相機、錄影機以及移動攝像設備的點擊 RPM 進行測量

· 對事物、紡織品、紙張、木材、印刷、煙草和制藥工業用的電機速度測量

· 泵、鼓風機、攪拌機、排氣與通風扇的速度測量

· 渦輪流量計上的流量測量

· 汽車和機車上的車輪防滑

· 齒輪速度測量

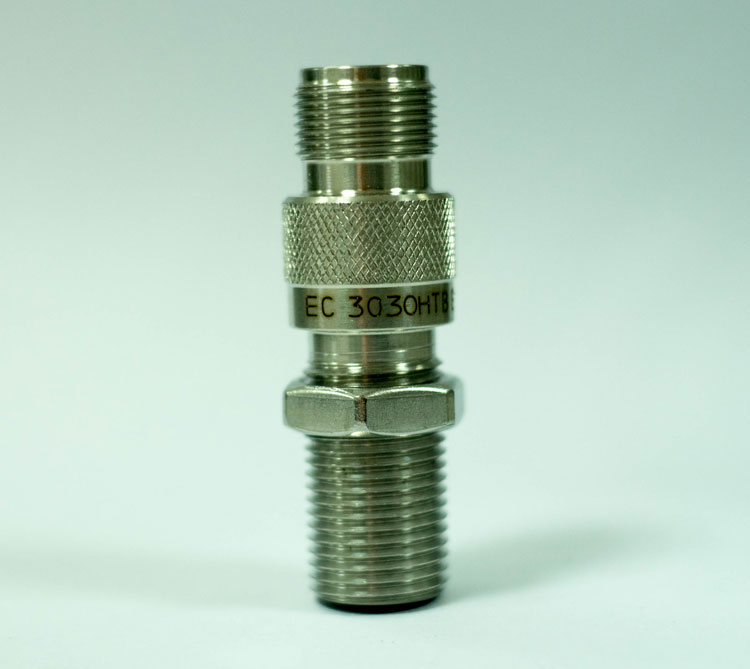

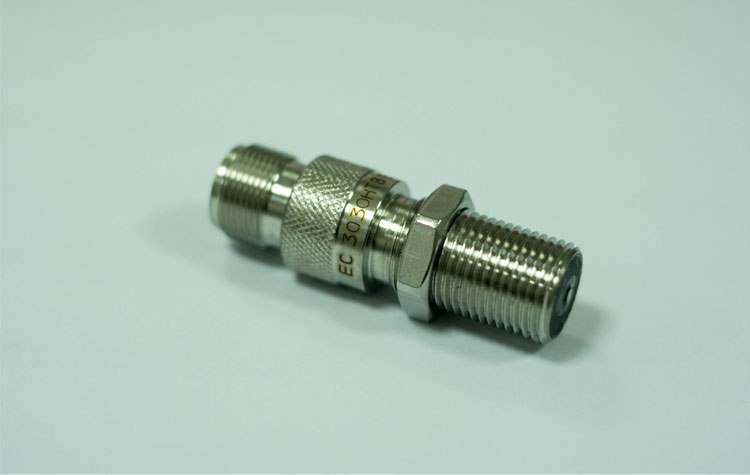

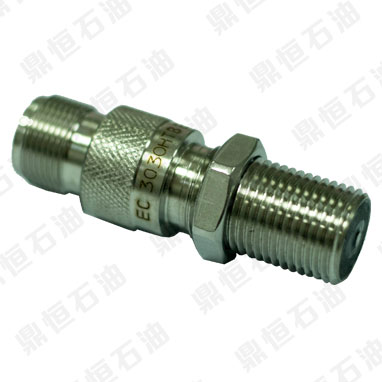

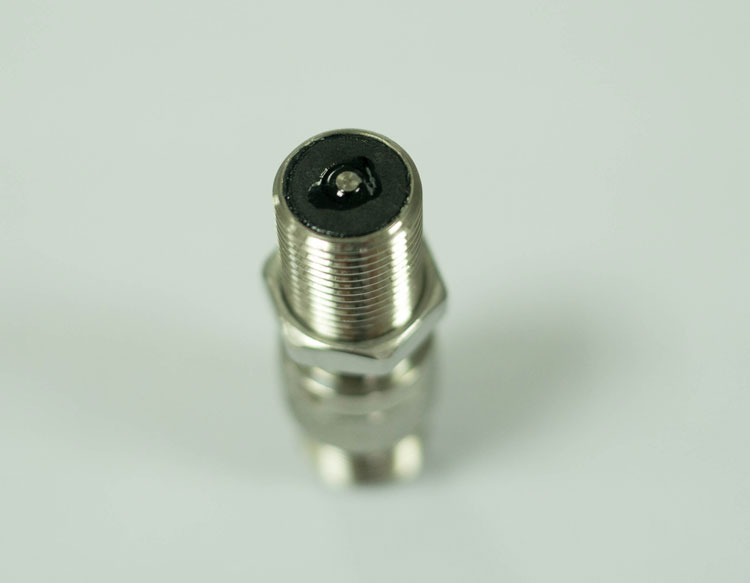

●產品實物圖

●品牌介紹

●購買聯系
